محصولات روشنایی RGB و تجهیزات مورد نیاز آن چیست؟

با ظهور LED های رنگی، انقلابی در صنعت نورپردازی پدید آمده است. در چند ساله گذشته شاهد اجرای پروژه های نورپردازی زیبایی در سطح کشورمان همچون نورپردازی بلوار کشاورز و نورپردازی خیابان ولیعصر و همچنین نورپردازی ساختمان های زیادی در سطح شهر بوده‌ایم.

در این مقاله سعی شده است علاوه بر نکات فنی، به اصول نورپردازی RGB برای فضاهایی همچون ساختمان ها و هتل ها، پارک ها و فضای سبز، بلوار و خیابان‌ها، باغ و ویلا، رستوران ها و مراکز تجاری و سایر فضاهایی که نورپردازی دکوراتیو با قابلیت تغییر رنگ در آنها از اهمیت بالایی برخوردار است و همچنین توضیح محصولات RGB بپردازیم.

آر جی بی (RGB) چیست؟

در صنعت روشنایی، به محصولاتی که قابلیت تغییر رنگ (Color Change) داشته باشند، آر جی بی یا فول کالر گفته می‌شود. این کالاها از ویژگی هایی نظیر برنامه پذیری برای کنترل رنگ، سرعت و میزان روشنایی برخوردارند.

 RGB مخفف Red، Green و Blue می‌باشد و نشان دهنده آن است که با ترکیب این سه رنگ امکان تولید 16 میلیون رنگ (طیف کامل رنگ ها) وجود دارد.

محصولات RGB دارای دو مدل می‌باشند:

ال ای دی های 3 واتی سه رنگ

نوع LED به کار رفته در این محصولات به صورت پکیج بوده که هر سه چیپ رنگی قرمز و سبز و آبی را در خود جای داده است و با توجه به نزدیک بودن چیپ ها به یکدیگر همچنین عدم دفع حرارت مطلوب و پایین بودن لومن بر وات آن(حدود 40 لومن پر وات)، گزینه خوبی نمی باشند.

ال ای دی های 1 واتی تک رنگ

با توجه به استفاده از چیپ های به صورت مجزا علاوه بر دفع حرارت مطلوب و بهره گیری از حداکثر بازده نوری، نحوه ترکیب رنگ ال ای دی ها با یکدیگر بسیار چشمگیرتر خواهد بود. همچنین چیدمان این LED ها در پروژکتور ال ای دی و وال واشرهای تولید شده به صورتی است که امکان کنترل‌ آن‌ها با تجهیزاتی که در ادامه توضیح می‌دهیم، فراهم می‌شود.

برای دریافت لیست قیمت انواع محصولات روشنایی ال ای دی کلیک کنید.

تجهیزات پروژه های RGB

منبع تغذیه (Power Supply)

منبع تغذیه وظیفه تامین ولتاژ مستقیم تعریف شده برای سیستم – که به طور مستقیم با طراحی مدار مربوط می باشد – را دارد، همچنین جریان مصرفی نوع منبع تغذیه مورد نیاز با توجه به توان کلی مصرف کننده RGB مشخص خواهد شد.

نکته : برای سهولت در تهیه منبع تغذیه مورد نیاز و همینطور مقرون به صرفه بودن آن توصیه می گردد مدارهای خود را بر اساس ولتاژهای 12 ولت و یا 24 ولت طراحی نمایید، لازم به ذکر است که کلیه محصولات آرجی بی آذرطیف با ولتاژ ورودی مستقیم 12 ولت طراحی شده است.

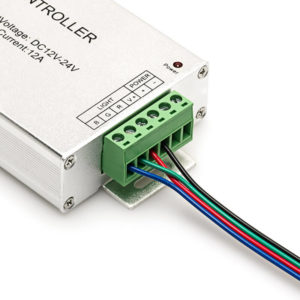

کنترلر ال ای دی (LED Controller)

وسیله ای که امکان کنترل رنگ، سرعت و میزان روشنایی را فراهم می‌کند، کنترلر ال ای دی نام دارد.

 این دستگاه دارای دو مدل مادون قرمز (IR) با برد حدود یک متر و فرکانس رادیویی (RF) با بردی حدود 50 متر می‌باشد. این کنترلر با ولتاژ ورودی مستقیم 12 تا 24 ولت تغذیه می گردد و جریان خروجی آن در هر یک از خط های R,G,B بسته به مدل های مختلف آن متفاوت است.



آمپلی فایر (Amplifier)

در پروژه‌هایی که فاصله تجهیزات نورپردازی کالرچنج از یکدیگر زیاد می باشد، افت ولتاژ وجود دارد. برای جبران این تلافات باید از آمپلی فایر آر جی بی (RGB Amplifier) استفاده کرد که بسته به مدل های مختلف میزان جریان خروجی آن ها در هر لاین زیاد می باشد.
