اعوجاج هارمونیک (THD) چیست؟

اعوجاج هارمونیک (THD) : تهدیدی برای کیفیت توان

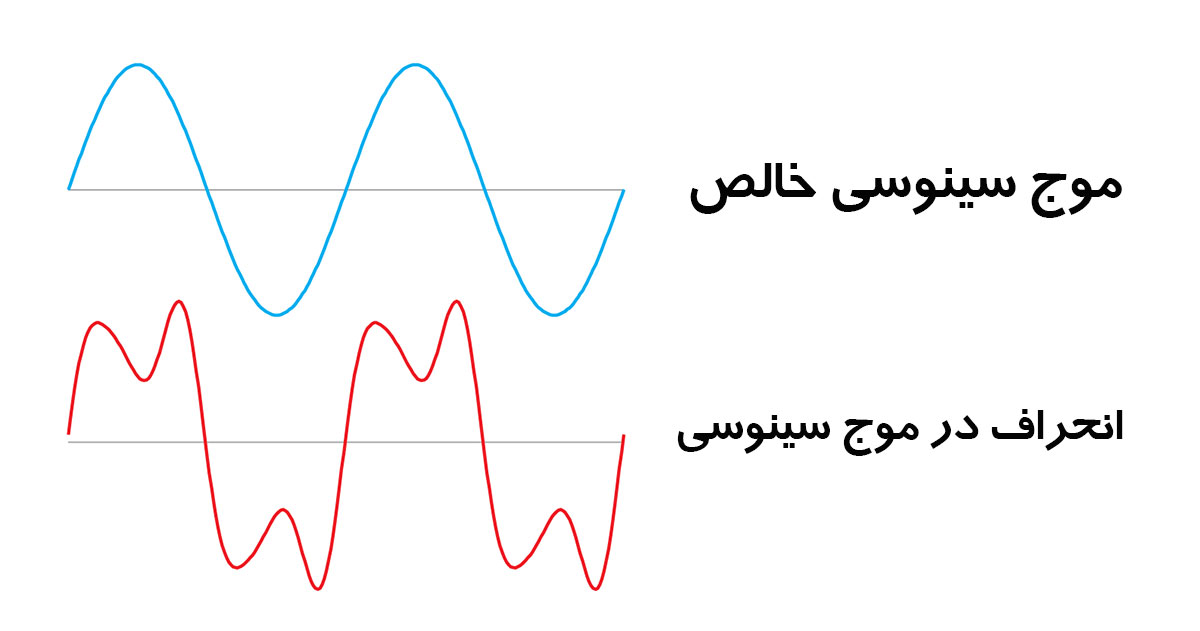

اعوجاج هارمونیک (Harmonic Distortion) نوعی اغتشاش در سیستم‌های الکتریکی است که ناشی از مصرف‌کننده‌های غیرخطی مانند برخی محصولات LED می‌باشد. این اعوجاج باعث تولید هارمونیک‌های اضافی در جریان مصرفی شده و می‌تواند به تجهیزات برقی آسیب برساند یا کارایی شبکه را کاهش دهد. در برخی پروژکتورهای LED ارزان‌قیمت یا پنل‌های LED بی‌کیفیت که فاقد درایورهای استاندارد هستند، میزان اعوجاج هارمونیک بالا است، زیرا جریان مصرفی آن‌ها به‌صورت یکنواخت و سینوسی نیست. استفاده از درایورهای ال ای دی دارای اصلاح ضریب توان (PFC) و فیلترهای هارمونیکی می‌تواند این مشکل را کاهش دهد و به افزایش عمر تجهیزات و پایداری شبکه کمک کند.

وجود هارمونیک‌ ها در سیستم‌ های الکتریکی عواقب ناخوشایندی به همراه دارد. این عواقب شامل افزایش تلفات انرژی، گرم شدن بیش از حد تجهیزات، کاهش عمر مفید تجهیزات، ایجاد تداخل در ارتباطات و کاهش کیفیت توان می‌ شود. به همین دلیل، اندازه‌ گیری و کنترل میزان اعوجاج هارمونیک در سیستم‌ های الکتریکی از اهمیت بالایی برخوردار است. با افزایش استفاده از تجهیزات الکترونیکی قدرت در صنایع مختلف، مشکل اعوجاج هارمونیک نیز تشدید شده است و نیاز به اتخاذ راهکارهای مناسب برای کاهش آن بیش از پیش احساس می‌ شود.

عوامل ایجاد اعوجاج هارمونیک

اعوجاج هارمونیک در سیستم‌ های الکتریکی، به ویژه با افزایش استفاده از تجهیزات الکترونیکی قدرت، به یک چالش جدی تبدیل شده است. عوامل اصلی ایجاد اعوجاج هارمونیک عبارتند از:

• بارهای غیرخطی: بارهایی مانند یکسوسازها، اینورترها، لامپ‌ های فلورسنت و تجهیزات الکترونیکی قدرت، به دلیل ماهیت غیر خطی خود، جریان‌ هایی با شکل موج غیرسینوسی ایجاد می‌ کنند. این جریان‌ ها حاوی هارمونیک‌ هایی هستند که به شبکه تزریق می‌ شوند.
• اشباع هسته ترانسفورماتورها: زمانی که هسته ترانسفورماتورها به اشباع می‌ رسند، رابطه خطی بین جریان و شار مغناطیسی از بین می‌ رود و باعث ایجاد هارمونیک در جریان و ولتاژ می‌ شود.
• تجهیزات تخلیه الکتریکی: تجهیزات مانند لامپ‌ های قوس الکتریکی و کوره‌ های القایی نیز می‌ توانند باعث ایجاد هارمونیک شوند.
• تغییرات ناگهانی بار: تغییرات ناگهانی بار در شبکه، مانند روشن و خاموش شدن موتورهای بزرگ، می‌ تواند باعث ایجاد نوسانات و در نتیجه تولید هارمونیک شود.

در مجموع، هر عاملی که باعث شود رابطه بین ولتاژ و جریان در یک مدار از حالت خطی خارج شود، می‌تواند منجر به ایجاد اعوجاج هارمونیک شود. یکی از نمونه‌های رایج چنین عواملی، استفاده گسترده از پروژکتورهای ال ای دی در صنایع و فضاهای مختلف است. این تجهیزات به‌ویژه اگر از درایورهای بی‌کیفیت یا فاقد اصلاح ضریب توان (PFC) استفاده کنند، می‌توانند به‌عنوان منابع اصلی تولید هارمونیک در شبکه‌های برق شناخته شوند. با توجه به رشد روزافزون کاربرد تجهیزات الکترونیکی قدرت مانند همین پروژکتورهای LED، کنترل و کاهش اعوجاج هارمونیک به یکی از چالش‌های اساسی در مهندسی برق تبدیل شده است.

اثرات نامطلوب اعوجاج هارمونیک

اعوجاج هارمونیک به دلیل حضور هارمونیک‌ ها، یعنی مولفه‌ هایی با فرکانس‌ های مضربی از فرکانس اصلی، در شکل موج جریان یا ولتاژ ایجاد می‌ شوند. اثرات اصلی اعوجاج هارمونیک عبارتند از:

• افزایش تلفات: هارمونیک‌ ها باعث افزایش تلفات مس و آهن در تجهیزات الکتریکی مانند ترانسفورماتورها، موتورها و کابل‌ ها می‌ شوند. این افزایش تلفات به صورت گرما در تجهیزات متمرکز شده و می‌ تواند منجر به کاهش عمر مفید آن‌ ها شود.
• گرمایش بیش از حد تجهیزات: گرمای تولید شده توسط تلفات هارمونیکی می‌ تواند باعث افزایش دمای تجهیزات و در نتیجه آسیب به عایق‌ ها و سایر اجزای آن‌ ها شود.
• کاهش کیفیت توان: اعوجاج هارمونیک باعث کاهش کیفیت توان و در نتیجه اختلال در عملکرد تجهیزات حساس مانند تجهیزات الکترونیکی و کنترل کننده‌ ها می‌ شود.
• تداخل با ارتباطات: هارمونیک‌ ها می‌ توانند باعث ایجاد نویز در سیستم‌ های ارتباطی و اختلال در عملکرد آن‌ ها شوند.
• رزونانس: در برخی شرایط، هارمونیک‌ ها می‌ توانند با فرکانس‌ های رزونانسی سیستم تعامل کرده و باعث افزایش دامنه جریان و ولتاژ در برخی نقاط شبکه شوند. این پدیده می‌ تواند به تجهیزات آسیب رسانده و حتی باعث قطع برق شود.
• کاهش ضریب توان: هارمونیک‌ ها باعث کاهش ضریب توان شده و در نتیجه افزایش تلفات در سیستم‌ های توزیع برق می‌ شوند.

به طور خلاصه، اعوجاج هارمونیک می‌تواند باعث کاهش راندمان سیستم‌های الکتریکی، افزایش هزینه‌های تعمیر و نگهداری، کاهش عمر مفید تجهیزات و اختلال در عملکرد سیستم‌های حساس شود. به عنوان مثال، چراغ‌ های سوله‌ای LED بی‌کیفیت که فاقد درایور استاندارد هستند، می‌توانند با ایجاد هارمونیک‌های بالا در جریان مصرفی، عملکرد سایر تجهیزات الکتریکی را تحت تأثیر قرار دهند. بنابراین، کنترل و کاهش اعوجاج هارمونیک در سیستم‌های الکتریکی، به‌ویژه در فضاهایی که از چراغ‌های سوله‌ای پرمصرف استفاده می‌شود، از اهمیت بالایی برخوردار است.

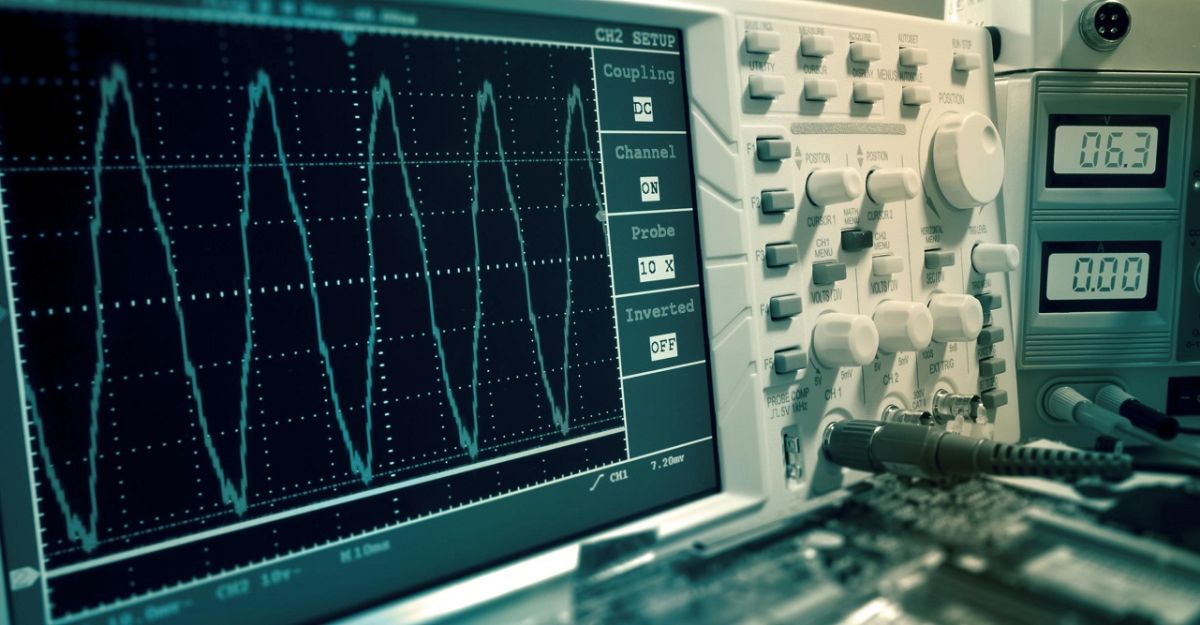

راه حل های کاهش اعوجاج هارمونیک

اعوجاج هارمونیک، به عنوان یک چالش جدی در سیستم‌ های الکتریکی، نیازمند راهکارهای مؤثری برای کاهش و کنترل است. هدف از این راهکارها، بهبود کیفیت توان، افزایش عمر مفید تجهیزات و کاهش تلفات انرژی است. در ادامه به برخی از مهم‌ ترین راهکارهای کاهش اعوجاج هارمونیک اشاره می‌ شود:

1. فیلترهای هارمونیکی:

فیلترهای هارمونیکی یکی از رایج‌ ترین روش‌ ها برای کاهش اعوجاج هارمونیک هستند. این فیلترها به دو دسته اصلی پسیو و فعال تقسیم می‌شوند. فیلترهای پسیو از اجزای ساده‌ ای مانند خازن و راکتور تشکیل شده‌ اند و برای حذف هارمونیک‌ های خاص طراحی می‌ شوند. این فیلترها هزینه کمتری دارند اما انعطاف‌پذیری کمتری نیز دارند. از سوی دیگر، فیلترهای فعال از مبدل‌ های الکترونیکی قدرت استفاده می‌ کنند و می‌ توانند طیف گسترده‌ای از هارمونیک‌ ها را با دقت بیشتری حذف کنند. این فیلترها گران‌تر هستند اما عملکرد بهتری دارند.

2. استفاده از درایورهای ازوله:

استفاده از درایورهای ایزوله یکی از راه‌حل‌های مؤثر برای کاهش اعوجاج هارمونیک در سیستم‌های روشنایی LED، به‌ویژه در محصولاتی مانند پروژکتورها و چراغ‌های سوله‌ای است. درایورهای ایزوله با جداسازی الکتریکی بین ورودی AC و خروجی DC، نه‌تنها ایمنی تجهیزات و کاربران را افزایش می‌دهند، بلکه می‌توانند به پایداری جریان و ولتاژ خروجی کمک کرده و از بروز نوسانات ناخواسته و اعوجاج‌های هارمونیکی جلوگیری کنند.

این درایورها اغلب دارای مدارهای اصلاح ضریب توان (PFC) نیز هستند که نقش مهمی در کاهش هارمونیک‌ها ایفا می‌کنند. بنابراین، در سیستم‌هایی که کیفیت توان اهمیت زیادی دارد، استفاده از درایورهای ایزوله و استاندارد می‌تواند به‌عنوان یک راهکار عملی برای بهبود عملکرد الکتریکی و کاهش اثرات منفی اعوجاج هارمونیک در نظر گرفته شود.

3. تغییر در طراحی تجهیزات:

طراحی بهینه تجهیزات الکترونیکی قدرت نقش مهمی در کاهش تولید هارمونیک دارد. با استفاده از تکنیک‌ های مدولاسیون پیشرفته و طراحی مناسب مبدل‌ ها، می‌ توان شکل موج جریان و ولتاژ را بهبود بخشید و میزان تولید هارمونیک را کاهش داد. همچنین، استفاده از ترانسفورماتورهایی با هسته‌ های غیر اشباع می‌ تواند از تولید هارمونیک ناشی از اشباع هسته جلوگیری کند.

4. تغییر در پیکربندی سیستم:

تغییر در پیکربندی سیستم به معنای تغییر در نحوه اتصال تجهیزات و بارها به شبکه است. با توزیع مناسب بارهای خطی و غیرخطی در شبکه و نصب خازن‌ ها در نقاط مناسب، می‌ توان به بهبود کیفیت توان و کاهش هارمونیک‌ ها کمک کرد. همچنین، جداسازی بارهای هارمونیک‌ زا از بارهای حساس به هارمونیک می‌ تواند اثرات نامطلوب هارمونیک‌ ها را کاهش دهد.

5. استفاده از سیستم‌ های کنترل فعال:

سیستم‌ های کنترل فعال از الگوریتم‌ های کنترل پیشرفته برای اندازه‌گیری هارمونیک‌ های موجود در شبکه و تولید هارمونیک‌ های مخالف به منظور خنثی‌ سازی آن‌ ها استفاده می‌ کنند. این سیستم‌ ها انعطاف‌پذیری بالایی دارند و می‌ توانند به صورت دینامیکی با تغییرات در سیستم سازگار شوند.

6. استانداردسازی و مقررات:

تعیین استانداردهای ملی و بین‌المللی برای محدود کردن میزان هارمونیک‌ های مجاز در شبکه‌ های برق و اعمال مقررات سخت‌گیرانه بر تولیدکنندگان و مصرف‌کنندگان تجهیزات الکتریکی، می‌ تواند به بهبود کیفیت توان و کاهش تولید هارمونیک کمک کند. با این استانداردها، تولیدکنندگان موظف می‌ شوند تجهیزات خود را به گونه‌ ای طراحی کنند که میزان تولید هارمونیک آن‌ ها در حد مجاز باشد.

انتخاب روش مناسب برای کاهش اعوجاج هارمونیک به عوامل مختلفی بستگی دارد:

• نوع و اندازه سیستم: برای سیستم‌ های کوچک و بزرگ، روش‌ های مختلفی مناسب است.
• میزان هارمونیک‌ های موجود: هر چه میزان هارمونیک‌ ها بیشتر باشد، به روش‌ های قوی‌ تری نیاز است.
• هزینه‌ ها: هزینه‌ های نصب و نگهداری هر روش متفاوت است.
• محدودیت‌ های فنی: برخی روش‌ ها ممکن است به دلیل محدودیت‌ های فنی قابل اجرا نباشند.

در نهایت، برای انتخاب بهترین راهکار، توصیه می‌ شود از مشاوره متخصصان برق استفاده شود.

محصولات روشنایی آذرطیف؛ مقاوم در برابر نوسانات برق و نویز

محصولات روشنایی آذرطیف به دلیل ویژگی‌ های فنی منحصر به فرد خود، مقاومت بالایی در برابر نوسانات برق و اعوجاج‌ های هارمونیکی از خود نشان می‌ دهند. استفاده از درایورهای ایزوله با تحمل ولتاژ بالا، چیپ‌ های LED با کیفیت و بهره‌ وری بالا و همچنین تأییدیه‌ های آزمایشگاهی معتبر، موید این ادعا هستند. ضریب اعوجاج هارمونیک پایین محصولات آذرطیف نشان‌ دهنده تأثیر کم آن‌ ها بر کیفیت شبکه برق و پایداری سیستم است. به همین دلیل، این محصولات به عنوان گزینه مناسبی برای استفاده در محیط‌ هایی با حساسیت بالا به کیفیت توان، از جمله فضاهای صنعتی و تجاری، پیشنهاد می‌شوند.
